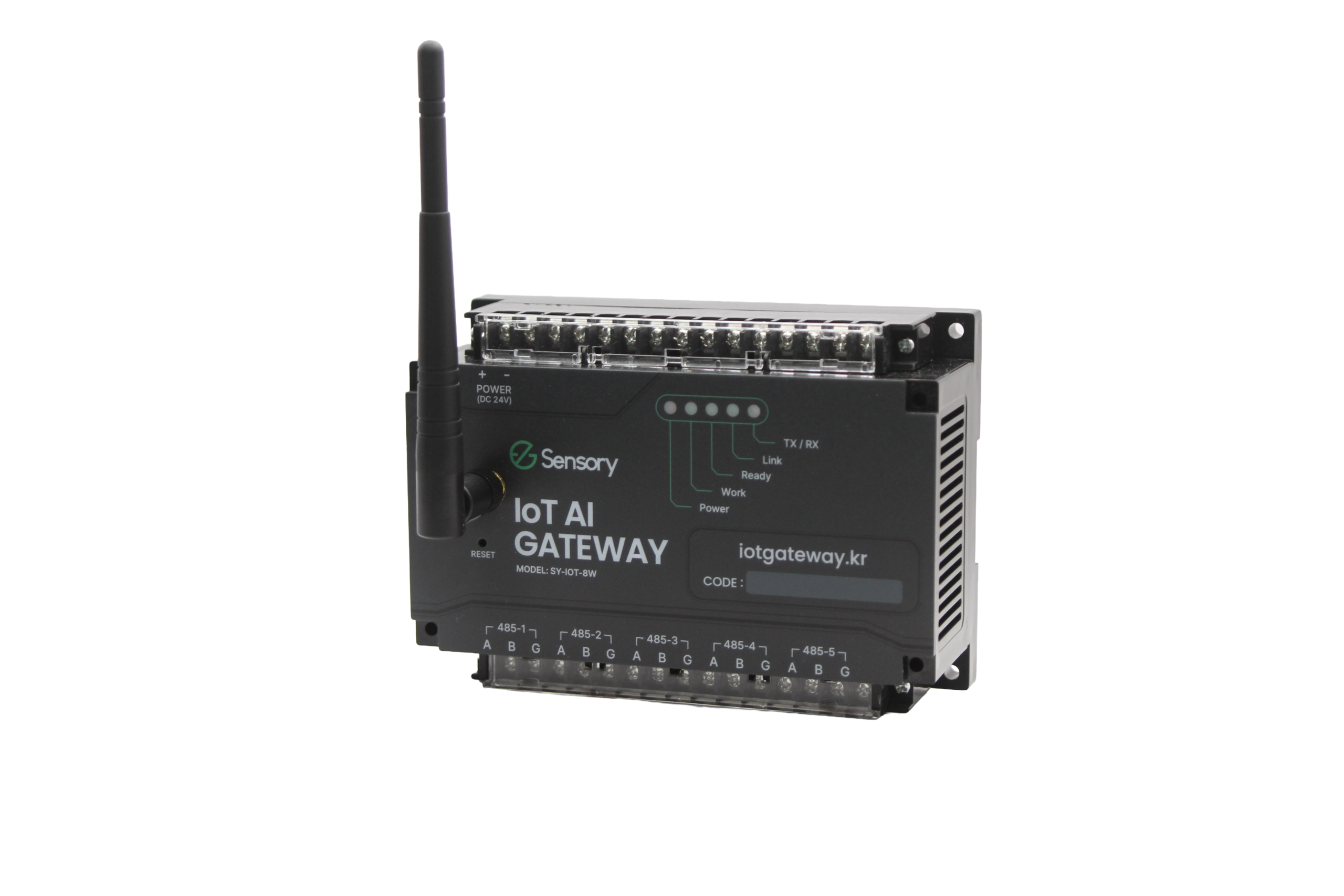

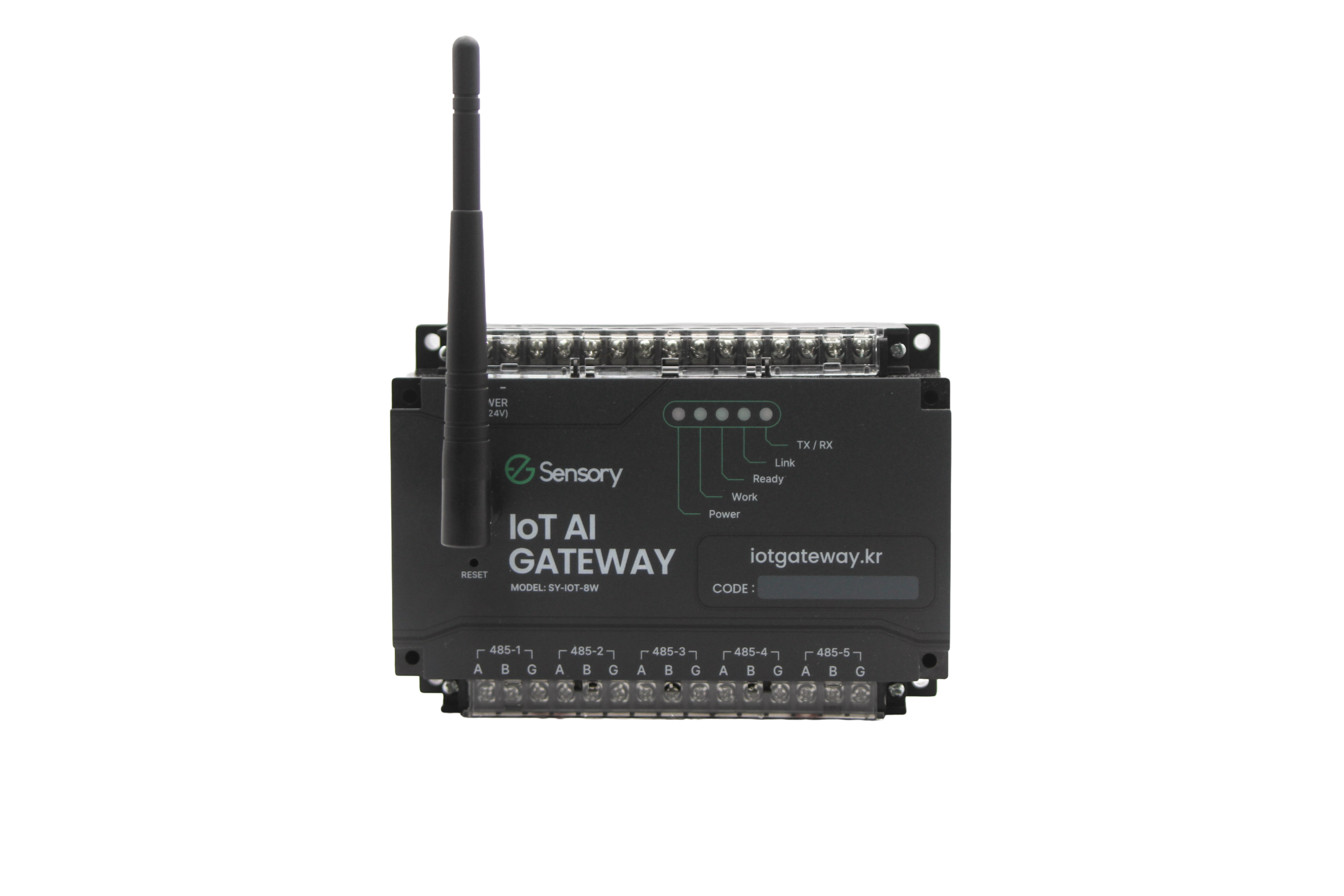

SY-IOT-8W 현장 통합 모니터링 장비 | IoT AI Gateway & Meta Monitor

SY-IOT-8W는 수처리 현장에 설치된 수질 컨트롤러와 각종 설비의 데이터를 수집하여 Meta Monitor 웹 플랫폼으로 전송하는 현장용 IoT 게이트웨이입니다. 기존에 운영 중인 설비를 전면 교체하지 않고도 추가 설치할 수 있으며, 펌프 운전 상태와 약품탱크 잔량부터 잔류염소, pH, ORP, 전도도, 용존산소 등 다양한 수질 데이터를 하나의 화면에서 통합 관리할 수 있습니다.

현장 장비에서 수집한 데이터는 게이트웨이와 인터넷을 거쳐 클라우드 서버에 저장됩니다. 운영자는 PC와 모바일 웹브라우저를 통해 장소에 관계없이 최신 측정값, 시간대별 변화 추이, 경보 상태와 과거 이력을 확인할 수 있습니다. 사용 환경에 맞춰 직접 구성할 수 있는 Monitoring Map HMI도 지원해 실제 시설 배치와 유사한 직관적인 모니터링 화면을 구축할 수 있습니다.

Meta Monitor는 현장 장비, SY-IOT-8W 게이트웨이, 인터넷 통신망, 클라우드 서버 및 웹 대시보드가 연결되는 구조로 구성됩니다.

1. 현장 데이터 수집: 수질 컨트롤러와 현장 설비의 측정값 및 운전 상태를 RS-485 기반 Modbus RTU 통신 등을 통해 수집합니다.
2. 데이터 정규화: SY-IOT-8W가 장비별 데이터를 모니터링 시스템에서 사용할 수 있는 형식으로 정리하고 전송 데이터를 구성합니다.
3. 클라우드 전송: 정리된 데이터는 Wi-Fi와 인터넷 통신망을 통해 AWS 기반 클라우드 서버로 전송됩니다.
4. 저장 및 처리: 클라우드 서버가 현장별·장비별 데이터를 저장하고, 대시보드와 외부 기능에서 사용할 수 있도록 처리합니다.
5. 웹 모니터링: 운영자는 PC 또는 모바일 브라우저에서 최신값, 추이 차트, 장비 상태, 경보 및 통계 정보를 확인합니다.

게이트웨이는 일시적인 통신 장애가 발생할 수 있는 현장 환경을 고려하여 데이터 전송 재시도와 오류 처리 기능을 적용합니다. 이를 통해 통신 상태를 지속적으로 확인하고 안정적인 데이터 전달을 지원합니다.

기존 현장에 추가 적용

현재 사용 중인 수질 컨트롤러, 펌프 및 약품 관련 설비의 신호를 활용하여 IoT 모니터링 환경을 구축할 수 있습니다. 전체 설비를 교체하지 않고 필요한 장비와 통신 구성을 추가하는 방식이므로 기존 현장의 스마트 모니터링 전환에 적합합니다.

한 화면 통합 모니터링

등록된 장비를 통신 코드와 현장 기준으로 분류하고, 최신 측정값과 상태를 카드 형태로 표시합니다. 여러 장비를 각각 확인하지 않아도 펌프 상태, 약품탱크 잔량 및 수질 측정값을 하나의 대시보드에서 파악할 수 있습니다.

측정값과 시간대별 추이 분석

장비 상세 화면에서는 현재 측정값, 온도, LOW/HIGH 기준값 및 시간대별 변화 추이를 확인할 수 있습니다. 최근 상태만 보여주는 방식이 아니라 저장된 데이터를 차트로 비교할 수 있어 수질 변화, 설비 이상 및 반복적으로 발생하는 문제를 분석하는 데 도움이 됩니다.

장비별 기준값 및 위치 관리

장비별 별칭, LOW/HIGH 경보 기준값 및 설치 위치를 관리할 수 있습니다. 지도 기반 위치 정보를 활용하면 여러 사업장이나 넓은 시설에서 장비가 설치된 위치와 현재 상태를 더욱 쉽게 파악할 수 있습니다.

비활성 장비 자동 숨김

일정 시간 동안 데이터가 수신되지 않는 장비는 Auto Hide 기능을 통해 목록에서 자동으로 숨길 수 있습니다. 숨겨진 장비는 필요할 때 수동으로 복원할 수 있으며, 복원한 장비는 일정 시간 동안 자동 숨김 대상에서 제외되어 점검과 유지관리 작업을 편리하게 수행할 수 있습니다.

LOW/HIGH 경보 표시

측정값이 설정된 LOW 기준보다 낮거나 HIGH 기준보다 높아지면 대시보드의 장비 카드와 경보 화면에서 상태를 구분해 표시합니다. LOW 상태는 주황색, HIGH 상태는 빨간색 계열로 표시되어 운영자가 이상 상태를 빠르게 식별할 수 있습니다.

문자 알림 및 경보 로그

설정된 임계값을 벗어나면 등록된 사용자에게 문자 알림을 전송할 수 있습니다. 문자 수신 여부는 장비별로 설정할 수 있으며, 별도의 번호를 다시 입력하지 않고 계정에 등록된 전화번호를 이용합니다. 알림 구독 상태와 구독 장비 수는 실시간으로 동기화됩니다.

대시보드 경보 알림은 사용자가 직접 닫기 전까지 유지되며, 화면을 이동하거나 새로고침한 이후에도 확인할 수 있습니다. 여러 장비에서 동시에 경보가 발생한 경우에도 각각의 경보를 구분하고 해당 장비의 상세 화면으로 이동할 수 있습니다.

측정 기록 조회 및 Excel 내보내기

장비별 최근 측정 기록을 표 형태로 확인할 수 있으며, 저장된 데이터를 Excel 파일로 내보낼 수 있습니다. 정기 보고서 작성, 수질 관리 기록 보관, 이상 발생 전후 비교 및 현장 운영 자료 정리에 활용할 수 있습니다.

통합 통계 및 다중 현장 관리

동일한 통신 코드에 연결된 여러 장비의 데이터를 통합하여 비교할 수 있습니다. 하나의 계정으로 여러 현장이나 다수의 장비를 관리하는 경우에도 현장별·장비별 데이터를 체계적으로 분류할 수 있습니다.

PC 및 모바일 웹 지원

별도의 전용 프로그램을 설치하지 않고 웹브라우저에서 사용할 수 있습니다. PC와 모바일 환경을 지원하며, 밝은 화면과 어두운 화면 모드를 제공하여 운영 환경에 맞게 화면을 선택할 수 있습니다.

Meta Monitor 접속 주소: https://iotgateway.kr

Monitoring Map HMI는 실제 시설의 배치와 운영 환경을 반영한 사용자 맞춤형 모니터링 화면입니다. 정해진 형태의 대시보드만 사용하는 것이 아니라 관리자가 웹브라우저에서 직접 수조, 배관, 설비 구역, 장비 아이콘, 텍스트 및 측정값 표시 위치를 구성할 수 있습니다.

화면 구성은 별도의 프로그램 개발 없이 편집할 수 있으며, 현장 배치가 변경되거나 장비가 추가되는 경우에도 기존 화면을 수정하여 사용할 수 있습니다. 운영자용 관리 화면과 고객 또는 방문자에게 보여주는 공개 화면을 구분할 수 있어 수영장, 공공시설 및 다중 설비 현장에 유용합니다.

관리자 편집 모드

• 사각형, 텍스트, 장비 아이콘 및 데이터 위젯 추가
• 요소 이동, 크기 조절 및 배치 변경
• 수조, 배관, 설비 구역 등 실제 시설과 유사한 화면 구성
• 시설명, 수질 관리 기준, 운영 수칙 및 공지사항 표시
• 안내 영역과 모니터링 영역의 화면 비율 조정
• 장비 ID와 신호 항목을 이용한 측정 데이터 연결

운영자 및 고객 조회 모드

조회 모드에서는 편집 도구를 숨기고 현재 설비 상태와 수질 데이터만 표시합니다. 운영자는 관리에 필요한 세부 정보를 확인할 수 있고, 고객용 화면에는 필요한 정보만 선별하여 제공할 수 있습니다.

실시간 데이터 위젯

• 수온 및 일반 온도
• 잔류염소, pH, ORP, 전도도, 탁도 및 기타 수질 항목
• 순환 펌프 및 약품 주입 펌프 ON/OFF 상태
• 약품탱크와 저장조 잔량
• LOW/HIGH 기준값 및 현재 경보 상태

위젯은 장비 ID와 신호 키를 기준으로 실제 데이터에 연결됩니다. 동일한 측정값을 여러 위치에 배치할 수 있으며, 현재값, LOW/HIGH 기준값, 온도, 탱크 잔량 등 목적에 맞는 표시 방식을 선택할 수 있습니다. 장비 상태가 변경되면 위젯의 값과 색상도 자동으로 갱신됩니다.

클라우드 화면 저장

관리자가 작성한 HMI 화면 설정은 시설별 JSON 구성 정보로 클라우드에 저장됩니다. 페이지를 새로고침하거나 다시 접속해도 저장된 화면이 복원되며, 현장별로 서로 다른 모니터링 화면을 구성할 수 있습니다.

Monitoring Map HMI는 기존 Meta Monitor의 데이터 수집 구조와 클라우드 API를 활용합니다. 별도의 데이터 수집 시스템을 중복 설치하지 않고 기존 수집 데이터를 이용하므로 현재 운영 중인 데이터 저장 및 처리 구조에 미치는 영향을 줄일 수 있습니다.

현장 설비와 컨트롤러의 출력 및 통신 구성에 따라 다음 항목을 통합할 수 있습니다.

• 순환 펌프 및 약품 주입 펌프 ON/OFF 상태
• 약품탱크 및 저장조 잔량
• 잔류염소 및 총염소
• pH 및 ORP
• 전도도
• 용존산소
• 탁도
• 수온 및 장비 온도
• LOW/HIGH 경보 상태
• 현장 구성에 따른 추가 설비 및 수질 신호

Meta Monitor는 사용자 인증을 거친 계정만 접속할 수 있도록 구성됩니다. AWS Cognito 기반 인증과 JWT Bearer Token 방식의 API 인증을 적용하며, 로그인한 사용자는 자신의 계정에 연결된 장비와 데이터만 확인할 수 있습니다.

• 사용자별 로그인 및 계정 인증
• 계정별 장비 접근 권한 관리
• 여러 현장과 장비의 사용자별 데이터 분리
• 인증 토큰 기반 API 접근
• 장비별 문자 알림 구독 관리

실제 연결 가능한 장비 수, 수집 주기, 통신 방식 및 지원 신호는 현장 구성과 적용 컨트롤러의 출력 사양에 따라 달라질 수 있습니다.

• 정수장 및 상수도 수질 관리 시설
• 폐수처리장 및 산업용 수처리 설비
• 수영장, 워터파크, 호텔 및 스포츠센터
• 약품 주입 펌프와 약품탱크를 운영하는 현장
• 여러 종류의 수질 컨트롤러를 통합 관리해야 하는 시설
• 여러 사업장이나 원격 현장을 하나의 계정에서 관리해야 하는 경우
• 운영자용 화면과 고객 공개용 화면을 분리해야 하는 공공시설
• 기존 설비를 유지하면서 IoT 모니터링 기능을 추가하려는 현장

• 여러 설비와 수질 데이터를 하나의 대시보드에서 통합 관리
• 원격 모니터링을 통한 현장 방문 및 확인 업무 절감
• LOW/HIGH 경보와 문자 알림을 통한 이상 상황 조기 대응
• 추이 차트와 경보 이력을 활용한 반복 문제 분석
• Excel 내보내기를 통한 보고서 작성과 데이터 보관 편의성 향상
• 현장 배치에 맞춘 HMI 화면으로 설비 상태를 직관적으로 확인
• 현장 변경과 장비 추가에 유연하게 대응할 수 있는 확장성 확보

SY-IOT-8W는 RS-485 및 Modbus RTU 통신을 지원하는 수질 컨트롤러와 연동할 수 있습니다. RS-485 기능이 선택 사양인 제품은 주문 사양을 확인해야 하며, 4–20 mA 출력만 제공하는 장비는 별도의 입력 모듈 또는 신호 변환 구성이 필요할 수 있습니다.

연동 전 확인사항: 동일한 모델이라도 제작 시기와 주문 옵션에 따라 출력 및 통신 사양이 다를 수 있습니다. 설치 전 통신 프로토콜, 슬레이브 주소, 전송 속도, 출력 신호 및 결선 조건을 확인해 주십시오.

4–20 mA to RS-485 Convertor KW-CV485

RS-485 통신 기능이 없는 기존 CL-9 또는 pH-1의 4–20 mA 출력을 RS-485 Modbus RTU 신호로 변환할 때 사용하는 전용 통신 모듈입니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

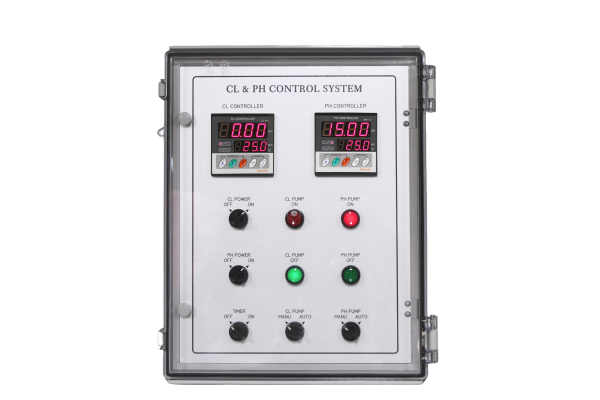

CL & pH 통합 제어 시스템 패널

잔류염소와 pH 컨트롤러, 전원, 단자대 및 현장 제어 구성을 하나의 패널로 통합하는 주문 제작형 시스템입니다. Meta Monitor를 포함한 통합 모니터링 구성을 설계할 때 활용할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

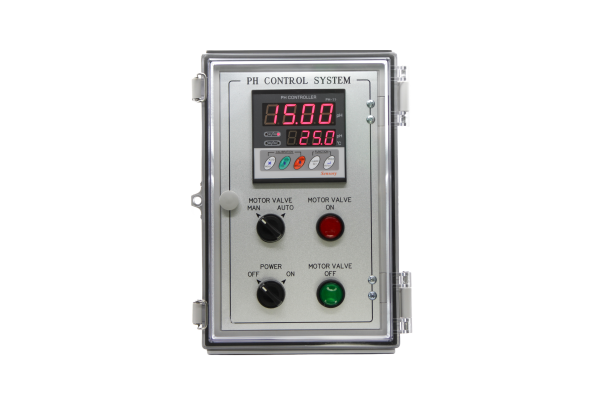

pH 전용 제어 시스템 패널

pH 측정과 약품 주입 제어에 필요한 컨트롤러와 전기 구성을 하나의 패널로 제작하는 시스템입니다. 현장 통신과 원격 모니터링 요구사항을 반영하여 구성할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

pH-1 pH 조절계

pH 측정과 약품 주입 제어에 사용하는 컨트롤러입니다. 출고 사양에 따라 RS-485 통신을 직접 사용하거나, 기존 4–20 mA 출력형 장비에 KW-CV485를 연결하여 연동할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

pH-11 pH 조절계

산업용 수처리와 환경 모니터링을 위한 pH 컨트롤러입니다. RS-485 Modbus RTU 통신 옵션을 적용한 사양은 SY-IOT-8W 연동 구성을 검토할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

ORP-5 ORP 조절계

산화환원전위 측정과 제어를 위한 ORP 컨트롤러입니다. 현장 통신 설정을 통해 ORP 측정값과 경보 상태를 Meta Monitor에서 관리할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

ORP-55 ORP 조절계

산업용 ORP 측정과 자동 제어를 지원하는 컨트롤러입니다. RS-485 Modbus RTU 통신 옵션의 적용 여부를 확인한 후 연동할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

CL-9 잔류염소 조절계

잔류염소 농도의 연속 측정과 제어를 위한 컨트롤러입니다. 기존 4–20 mA 출력형 CL-9은 KW-CV485를 이용해 RS-485 Modbus RTU 통신으로 변환할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

CL-91 잔류염소 조절계

잔류염소 측정, 경보 및 제어 기능을 제공하는 산업용 컨트롤러입니다. RS-485 Modbus RTU 통신 옵션이 적용된 사양은 SY-IOT-8W와 연동할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

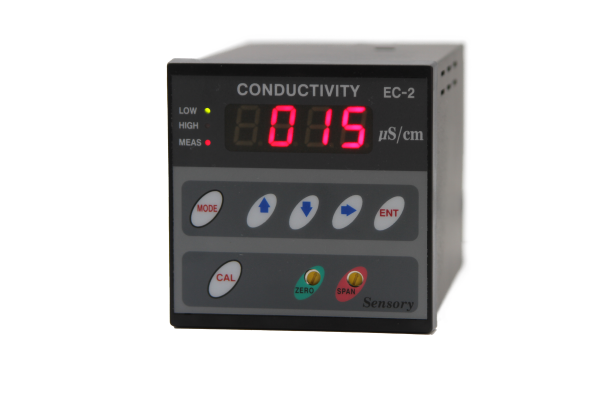

EC-2 / EC-4 전도도 조절계

수처리 공정의 전도도를 측정하고 제어하는 컨트롤러입니다. 장비의 출력 사양에 따라 별도의 4–20 mA 입력 장치 또는 RS-485 통신 변환 구성이 필요할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

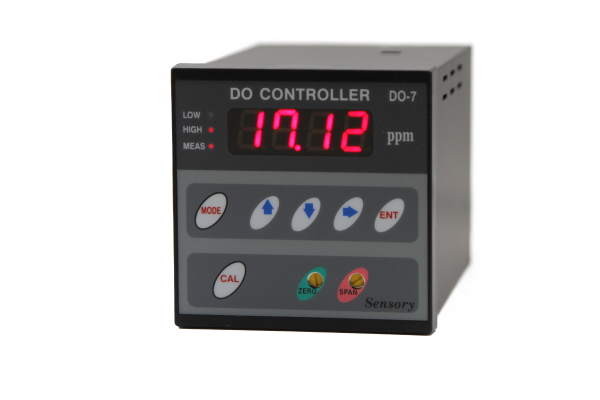

DO-7 용존산소계

용존산소 측정과 제어를 위한 컨트롤러입니다. 4–20 mA 출력 및 현장 구성에 맞는 통신 인터페이스를 적용하면 Meta Monitor의 추가 수질 항목으로 연동할 수 있습니다.

이미지를 클릭하면 해당 제품 페이지로 이동합니다.

The SY-IOT-8W is an on-site IoT gateway that collects data from water quality controllers, pumps, chemical tanks, and other field equipment and transmits it to the Meta Monitor web platform. It can be added to an existing treatment facility without replacing the entire control system, providing an efficient path to centralized IoT monitoring.

Measurement and status data are transmitted through the gateway and Internet connection to a cloud server. Authorized users can access current values, historical trends, alarm conditions, and equipment status from a PC or mobile web browser. The system also includes a configurable Monitoring Map HMI for creating a visual screen that reflects the actual facility layout.

1. Field data acquisition: Measurement values and operating states are collected from controllers and field equipment through RS-485 and Modbus RTU communication.
2. Data normalization: The SY-IOT-8W organizes data from different devices into a consistent format.
3. Cloud transmission: Processed data are transmitted through Wi-Fi and the Internet to the AWS-based cloud environment.
4. Cloud storage and processing: Data are stored by site and device and made available through secure APIs.
5. Web monitoring: Users can view measurements, trends, alarms, statistics, and equipment settings from a PC or mobile browser.

The gateway incorporates data transmission retry and error-handling functions to support reliable operation under field communication conditions.

• Retrofit installation: Adds IoT monitoring to existing controllers, pumps, and chemical systems without replacing the complete facility.
• Integrated dashboard: Displays the latest values and operating status of registered devices in card-based views.
• Historical trend charts: Shows time-series changes together with current values, temperatures, and LOW/HIGH limits.
• Equipment management: Supports device aliases, alarm thresholds, and map-based installation locations.
• Automatic device hiding: Devices that stop transmitting data can be hidden automatically and restored manually when required.
• Alarm visualization: LOW and HIGH conditions are visually distinguished for faster identification.
• SMS notifications: Sends alarm messages to the telephone number registered to the user account, with per-device subscription settings.
• Persistent alarm messages: Dashboard alarms remain visible until acknowledged and can link directly to the relevant device.
• Alarm and delivery history: Records event time, device, recipient, and notification details for later review.
• Excel export: Exports stored measurement records for reports, analysis, and recordkeeping.
• Integrated statistics: Compares multiple devices grouped under the same site or communication code.
• Responsive web access: Supports PC and mobile browsers with light and dark display modes.

Meta Monitor service: https://iotgateway.kr

The Monitoring Map HMI provides a configurable browser-based monitoring screen that can reflect the actual layout of a facility. Administrators can arrange tanks, pipes, equipment areas, text, icons, and live data widgets without requiring a separately developed application.

When the facility layout changes or new equipment is installed, the monitoring screen can be edited and reused. Administrative views and public or customer-facing views can also be separated so that each user group sees the appropriate level of information.

Administrator Edit Mode

• Add, move, and resize shapes, text, equipment icons, and data widgets
• Create a screen corresponding to actual pools, tanks, piping, and equipment areas
• Display facility titles, water quality standards, operating rules, and notices
• Adjust the width ratio between the information area and monitoring canvas
• Bind widgets to live data using a device ID and signal key
• Save a different HMI configuration for each facility

Operator and Public View Modes

View mode hides editing controls and displays only live operating and water quality information. Detailed information can be provided to operators, while a simplified screen can be presented to customers or visitors.

Live Data Widgets

• Water and equipment temperature
• Residual chlorine, pH, ORP, conductivity, turbidity, and other water quality parameters
• Circulation and chemical dosing pump status
• Chemical tank and reservoir levels
• Current values and LOW/HIGH alarm conditions

Widgets can display current values, temperature, LOW/HIGH limits, equipment states, and tank levels. A single measurement can be shown in multiple screen locations, and the value, color, and state display are updated automatically as incoming data change.

HMI screen configurations are stored in the cloud as facility-specific JSON data. Saved screens are restored after a page refresh or reconnection. The HMI uses the existing Meta Monitor cloud and API structure, avoiding unnecessary duplication of the site data acquisition system.

• Circulation and chemical dosing pump ON/OFF status
• Chemical tank and reservoir levels
• Residual chlorine and total chlorine
• pH and ORP
• Conductivity
• Dissolved oxygen
• Turbidity
• Water and equipment temperature
• LOW/HIGH alarm status
• Additional equipment and water quality signals according to site configuration

Meta Monitor requires authenticated user access. AWS Cognito is used for account authentication, and APIs are protected using JWT Bearer Tokens. Each user can access only the devices and data assigned to the corresponding account.

• User login and account authentication
• Account-based device access control
• Separation of data among multiple sites and users
• Token-based API authentication
• Per-device SMS notification subscription management

The number of connected devices, collection intervals, supported signals, and communication configuration may vary according to the site design and controller specifications.

• Drinking water treatment and distribution facilities
• Wastewater treatment and industrial water systems
• Swimming pools, water parks, hotels, and sports facilities
• Sites operating chemical dosing pumps and storage tanks
• Facilities requiring centralized management of multiple water quality controllers
• Multiple plants or remote sites managed through a single account
• Public facilities requiring separate operator and customer-facing displays
• Existing facilities requiring additional IoT monitoring without full equipment replacement

The SY-IOT-8W can be integrated with water quality controllers that support RS-485 and Modbus RTU. Models with optional RS-485 communication must be ordered with the appropriate option. Equipment providing only a 4–20 mA output may require an additional input module or signal converter.

Before integration: Communication capabilities may differ according to the manufacturing date and order specification. Confirm the protocol, slave address, baud rate, output signal, and wiring requirements before installation.

4–20 mA to RS-485 Convertor KW-CV485

A dedicated module for converting the 4–20 mA output of legacy CL-9 and pH-1 controllers into RS-485 Modbus RTU communication.

Click the image to view the product page.

CL & pH Integrated Control Panel

A custom-built panel that integrates residual chlorine and pH controllers, power components, terminals, and field control equipment. It can serve as a centralized integration point for Meta Monitor.

Click the image to view the product page.

pH Control System Panel

A custom panel combining the controller and electrical components required for pH measurement and chemical dosing control. Communication and remote monitoring requirements can be included in the panel design.

Click the image to view the product page.

pH-1 pH Controller

A controller for pH measurement and chemical dosing control. Depending on the supplied version, it can use native RS-485 communication or an external KW-CV485 converter for legacy 4–20 mA output models.

Click the image to view the product page.

pH-11 pH Controller

An industrial pH controller for water treatment and environmental monitoring. Models equipped with the RS-485 Modbus RTU option can be considered for direct integration.

Click the image to view the product page.

ORP-5 ORP Controller

An ORP controller for oxidation-reduction potential measurement and control. ORP values and alarm states can be integrated through the appropriate field communication configuration.

Click the image to view the product page.

ORP-55 ORP Controller

An industrial controller supporting ORP monitoring and automatic control. Confirm that the RS-485 Modbus RTU communication option is included before integration.

Click the image to view the product page.

CL-9 Residual Chlorine Controller

A controller for continuous residual chlorine measurement and control. Legacy CL-9 models with 4–20 mA output can be connected through the dedicated KW-CV485 converter.

Click the image to view the product page.

CL-91 Residual Chlorine Controller

An industrial controller providing residual chlorine measurement, alarms, and control. Models supplied with the RS-485 Modbus RTU option can be integrated with the SY-IOT-8W.

Click the image to view the product page.

EC-2 / EC-4 Conductivity Controller

A controller for conductivity measurement and control. Depending on its output configuration, an additional 4–20 mA input device or RS-485 communication interface may be required.

Click the image to view the product page.

DO-7 Dissolved Oxygen Meter

A controller for dissolved oxygen measurement and control. It can be added to Meta Monitor when an appropriate 4–20 mA input or communication interface is included in the site design.

Click the image to view the product page.
