Description
제품 개요

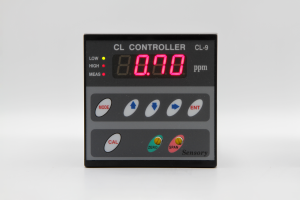

CL-9는 산업 현장의 잔류염소 농도를 연속적으로 측정하고 설정값에 따라 제어하기 위한 마이크로프로세서 기반 컨트롤러입니다. 표준 측정 범위는 0.00–2.00 ppm이며, 주문 사양에 따라 0.00–5.00 ppm 범위를 적용할 수 있습니다. HIGH/LOW 경보와 릴레이 출력을 이용해 잔류염소 상태 감시와 약품 주입 제어 시스템을 구성할 수 있습니다.

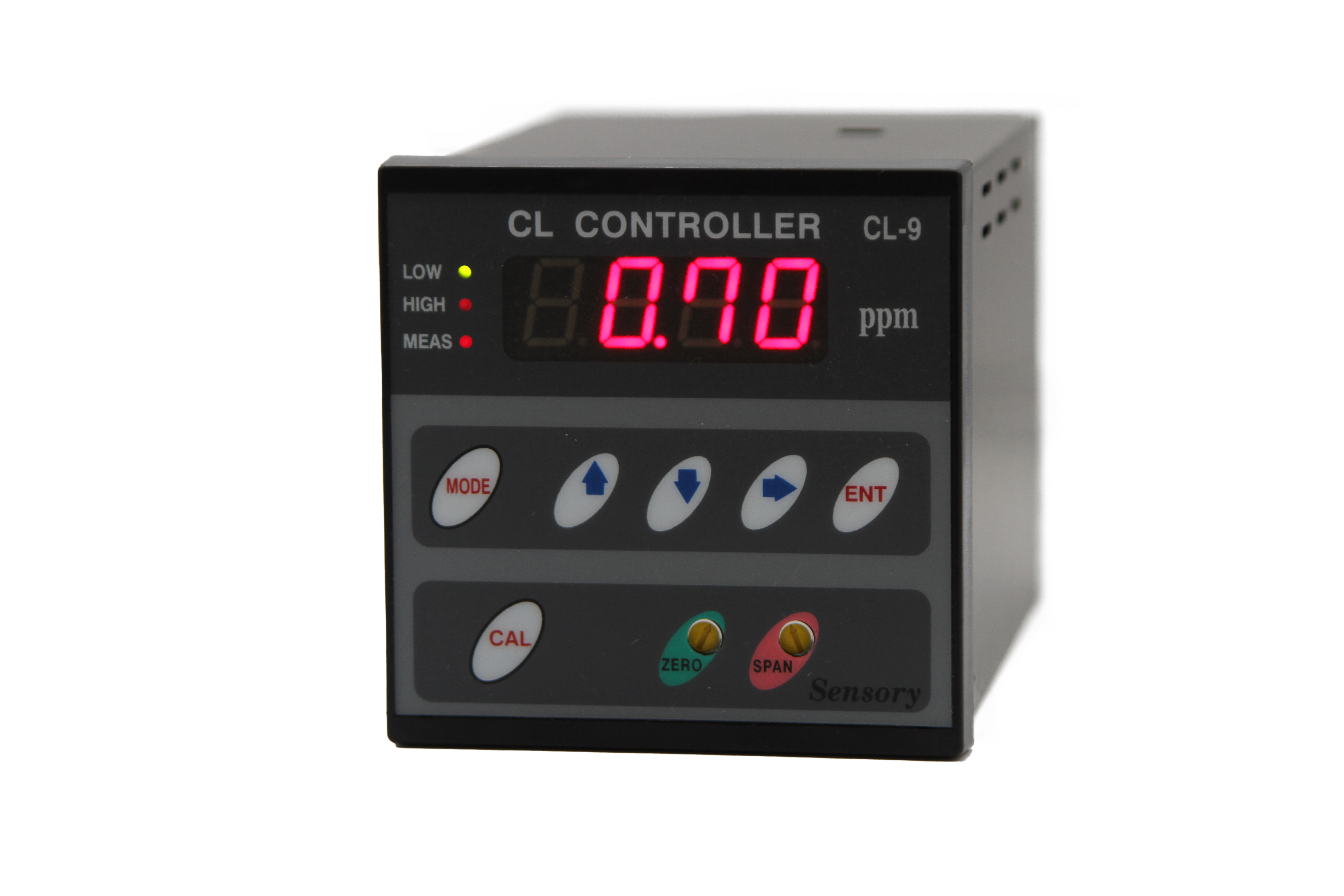

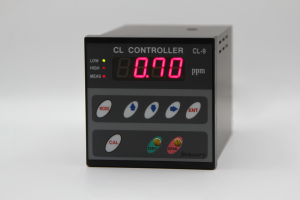

고휘도 7-Segment LED와 상태 표시 LED를 적용해 측정값과 장비 상태를 쉽게 확인할 수 있으며, DIN 96 × 96 mm 표준 패널 규격으로 제어반 설치와 유지관리가 간편합니다. 절연형 DC 4–20 mA, DC 1–5 V 및 RS-485 Modbus RTU 출력을 지원하여 데이터 로거, PLC, 원격 감시 시스템 및 IoT 통합 모니터링 장비와 연동할 수 있습니다.
주요 특징
- 마이크로프로세서 기반 제어: 측정 신호를 정밀하게 처리하며, 현장 운전 조건에 맞춰 측정값과 제어 기준을 설정할 수 있습니다.
- 선명한 상태 표시: 고휘도 7-Segment LED와 상태 표시 LED를 통해 잔류염소 측정값과 장비 운전 상태를 직관적으로 확인할 수 있습니다.
- 다양한 출력 지원: 절연형 DC 4–20 mA, DC 1–5 V 및 RS-485 Modbus RTU 출력을 제공해 외부 제어·감시 시스템과 연동할 수 있습니다.
- HIGH/LOW 경보 기능: 잔류염소 농도가 설정 범위를 벗어나면 릴레이 접점을 출력하여 경보 장치나 약품 주입 시스템을 제어할 수 있습니다.
- 수동·자동 온도 보상: 측정 환경의 온도 변화에 따른 영향을 보정하여 안정적인 잔류염소 측정을 지원합니다.
- DPD 비색법 대비 교정: 기준 측정값과 비교하여 표시값을 조정할 수 있어 현장 측정 결과의 신뢰도를 높일 수 있습니다.

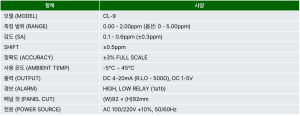

제품 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 잔류염소 조절계 |
| 모델명 | CL-9 |
| 구조 | 마이크로프로세서 기반 컨트롤러 |
| 측정 항목 | 잔류염소 |
| 측정 범위 | 0.00–2.00 ppm / 옵션: 0.00–5.00 ppm |
| 감도(S.A) | 0.1–0.6 ppm (±0.3 ppm) |
| SHIFT | ±0.5 ppm |
| 정확도 | ±3% Full Scale |
| 표시 방식 | 7-Segment LED 및 상태 표시 LED |
| 사용 온도 | -5–45 °C |
| 온도 보상 | 수동·자동 온도 보상 |
| 교정 | DPD 비색법 대비 교정 |
| 아날로그 출력 | 절연형 DC 4–20 mA, R.LO ≤ 500 Ω / DC 1–5 V |
| 통신 출력 | RS-485 Modbus RTU |
| 경보 출력 | HIGH/LOW Relay (1a1b) |
| 전원 | AC 100/220 V ±10%, 50/60 Hz |
| 외형 규격 | DIN 96 × 96 mm |
| 패널 컷 | 92(W) × 92(H) mm |
| 설치 방식 | Panel Mount Type |
적용 분야
- 정수장 및 상수도 시설의 잔류염소 연속 측정과 경보 관리
- 수영장, 워터파크 및 스포츠시설의 소독 농도 제어
- 산업용 폐수처리 시설의 방류수 및 공정수 잔류염소 관리
- 식품·음료 및 제약 제조 공정의 위생용수 모니터링
- 반도체·전자 제조 공정의 수질 감시와 외부 제어 시스템 연동
- 자동 약품 주입, 데이터 기록 및 원격 수질 모니터링 시스템
호환 제품
CL-9는 KR-100 잔류염소 센서와 연결하여 연속 측정 및 자동 제어 시스템을 구성할 수 있습니다. KRH-100 전극 홀더를 적용하면 센서 설치와 샘플수 유량 관리가 편리하며, SY-IOT-8W와 KW-CV485를 이용해 현장 모니터링 및 통신 연동 구성을 확장할 수 있습니다.
KR-100 잔류 염소 센서
KR-100은 갈바닉 전극법을 사용하는 무시약식 잔류염소 센서입니다. 일정한 유량 조건에서 잔류염소 농도를 측정하며, CL-9와 연결하여 측정값 표시, 경보 출력 및 자동 제어 시스템을 구성할 수 있습니다.
- 측정 방식: 갈바닉 전극법
- 측정 범위: 0–10 mg/L
- 측정 pH 범위: pH 6–8
- 적정 유량: 0.5–1.0 L/min
- 온도 보상: Pt1000 옵션
KRH-100 전극 홀더
KRH-100은 pH, ORP 및 잔류염소 전극을 하나의 구조물에 통합 장착할 수 있는 다기능 전극 홀더입니다. 유량 조절, 샘플수 채취 및 배출 기능을 하나의 구조로 구성해 현장 설치와 유지보수가 편리합니다.
- 장착 가능 전극: pH, ORP, 잔류염소 및 온도 센서
- 유량 조절: 500–1,000 cc/min, 조절 밸브 내장
- 샘플수 채취: 채취 밸브 및 배출구 내장
- 호환 호스: Ø8 기본, Ø6 및 Ø10 옵션
- 설치 방식: 벽면 고정형

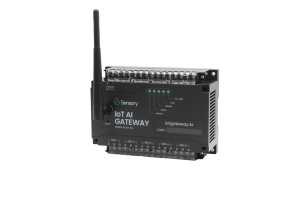

SY-IOT-8W 현장 통합 모니터링 장비
SY-IOT-8W는 현장 수질 컨트롤러와 설비 데이터를 Meta Monitor 웹 대시보드에서 통합 관리할 수 있도록 지원하는 IoT 게이트웨이입니다. CL-9의 잔류염소 측정값을 원격에서 확인하고, 시간대별 변화와 경보 이력을 관리하는 시스템을 구성할 수 있습니다.
- 모니터링 방식: PC 및 모바일 웹 대시보드
- 지원 데이터: 잔류염소 측정값 및 현장 설비 상태
- 주요 기능: 최신값 확인, 추이 차트 및 경보 이력
- 알림 기능: 설정값 이탈 시 문자 알림 지원
- 설치 방식: 기존 운영 현장에 추가 설치 가능

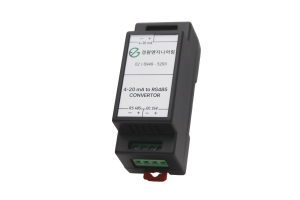

KW-CV485 4–20 mA to RS-485 신호 변환기
KW-CV485는 RS-485 통신 기능이 없는 구형 CL-9의 DC 4–20 mA 출력 신호를 RS-485 Modbus RTU 통신 신호로 변환하는 전용 장비입니다. 기존 컨트롤러를 교체하지 않고 원격 모니터링 및 데이터 통신 기능을 추가할 때 사용할 수 있습니다.
- 적용 제품: RS-485 통신이 없는 구형 CL-9
- 입력: DC 4–20 mA, 1채널
- 출력: RS-485 Modbus RTU
- 통신 설정: 9,600 bps, 8N1
- 설치 방식: 35 mm DIN Rail
Product Overview
The CL-9 is a microprocessor-based controller designed to continuously measure residual chlorine concentration and provide automatic control according to configured limits. Its standard measurement range is 0.00–2.00 ppm, with an optional range of 0.00–5.00 ppm. HIGH/LOW alarm and relay outputs support residual chlorine monitoring and chemical dosing control systems.
A high-visibility 7-segment LED and status indicators provide clear measurement and operating information, while the standard DIN 96 × 96 mm panel format simplifies control panel installation and maintenance. Isolated DC 4–20 mA, DC 1–5 V, and RS-485 Modbus RTU outputs support integration with data loggers, PLCs, remote monitoring systems, and IoT gateways.
Key Features
- Microprocessor-based control: Provides reliable signal processing and configurable measurement and control settings for field operating conditions.
- Clear status indication: A high-visibility 7-segment LED and status indicators clearly display the residual chlorine value and controller status.
- Multiple outputs: Isolated DC 4–20 mA, DC 1–5 V, and RS-485 Modbus RTU outputs support connection to external control and monitoring systems.
- HIGH/LOW alarms: Relay contacts are activated when the residual chlorine concentration moves outside the configured limits.
- Manual and automatic temperature compensation: Compensates for temperature changes to support stable residual chlorine measurement.
- DPD comparison calibration: Allows the displayed value to be adjusted against a reference measurement for improved field reliability.
Specifications
| Item | Specification |
|---|---|
| Product | Residual Chlorine Controller |
| Model | CL-9 |
| Controller type | Microprocessor-based controller |
| Measurement parameter | Residual chlorine |
| Measurement range | 0.00–2.00 ppm / Optional: 0.00–5.00 ppm |
| Sensitivity | 0.1–0.6 ppm (±0.3 ppm) |
| SHIFT | ±0.5 ppm |
| Accuracy | ±3% Full Scale |
| Display | 7-segment LED with status indicators |
| Operating temperature | -5–45 °C |
| Temperature compensation | Manual and automatic |
| Calibration | Comparison calibration against the DPD colorimetric method |
| Analog outputs | Isolated DC 4–20 mA, R.LO ≤ 500 Ω / DC 1–5 V |
| Communication output | RS-485 Modbus RTU |
| Alarm outputs | HIGH/LOW Relay (1a1b) |
| Power supply | AC 100/220 V ±10%, 50/60 Hz |
| Dimensions | DIN 96 × 96 mm |
| Panel cutout | 92(W) × 92(H) mm |
| Installation | Panel Mount Type |
Applications
- Continuous residual chlorine measurement and alarm management in drinking water treatment facilities
- Disinfection concentration control in swimming pools, water parks, and sports facilities
- Residual chlorine management for industrial wastewater and process water
- Hygienic water monitoring in food, beverage, and pharmaceutical manufacturing
- Water quality monitoring and external control system integration in semiconductor and electronics manufacturing
- Automatic chemical dosing, data recording, and remote water quality monitoring systems
Compatible Products
The CL-9 can be connected to the KR-100 residual chlorine sensor for continuous measurement and automatic control. The KRH-100 electrode holder supports sensor installation and sample flow management, while the SY-IOT-8W and KW-CV485 can extend field monitoring and communication capabilities.
KR-100 Residual Chlorine Sensor
The KR-100 is a reagent-free residual chlorine sensor based on the galvanic electrode method. Under a stable flow condition, it can be connected to the CL-9 to provide continuous measurement, alarm output, and automatic control.
- Measurement method: Galvanic electrode method
- Measurement range: 0–10 mg/L
- Operating pH range: pH 6–8
- Recommended flow rate: 0.5–1.0 L/min
- Temperature compensation: Optional Pt1000
KRH-100 Electrode Holder
The KRH-100 is a multifunctional electrode holder designed to integrate pH, ORP, and residual chlorine electrodes into a single assembly. Its integrated flow control, sample collection, and drainage functions simplify field installation and maintenance.
- Compatible electrodes: pH, ORP, residual chlorine, and temperature sensors
- Flow control: 500–1,000 cc/min with an integrated control valve
- Sample collection: Integrated sampling valve and outlet
- Compatible tubing: Ø8 standard, with Ø6 and Ø10 options
- Installation: Wall-mounted
SY-IOT-8W Integrated Field Monitoring Device
The SY-IOT-8W is an IoT gateway that allows water quality controllers and field equipment data to be managed through the Meta Monitor web dashboard. It can be used to remotely monitor CL-9 residual chlorine values, historical trends, and alarm records.
- Monitoring interface: PC and mobile web dashboard
- Supported data: Residual chlorine values and field equipment status
- Main functions: Latest values, trend charts, and alarm history
- Notification: SMS alerts when values exceed configured limits
- Installation: Can be added to existing operating facilities
KW-CV485 4–20 mA to RS-485 Converter
The KW-CV485 converts the DC 4–20 mA output of a legacy CL-9 without RS-485 communication into an RS-485 Modbus RTU signal. It can add remote monitoring and data communication capability without replacing the existing controller.
- Compatible product: Legacy CL-9 without RS-485 communication
- Input: DC 4–20 mA, 1 channel
- Output: RS-485 Modbus RTU
- Communication settings: 9,600 bps, 8N1
- Installation: 35 mm DIN Rail
